Motori Torque direct-drive: coppia elevata, precisione e integrazione macchina efficiente

I Torque Motors nascono dalla consolidata esperienza di Lafert nella tecnologia dei motori brushless a magneti permanenti, sviluppata in decenni di attività nelle applicazioni di motion control ad alta precisione.

Questo know-how si unisce a una costante attività di ricerca e sviluppo e alla capacità di fornire soluzioni non standardizzate per applicazioni specifiche. Mentre la precisione, l'accuratezza della coppia e la stabilità di controllo rappresentano standard condivisi da tutta la gamma, i motori torque possono essere personalizzati in termini di interfaccia meccanica, sistema di raffreddamento, feedback e integrazione. Questo approccio permette ai Torque Motors di soddisfare le rigorose esigenze delle applicazioni in cui sono essenziali l'architettura direct-drive, l'elevata densità di coppia e una forte integrazione nella macchina.

Vantaggi principali

Architettura direct-drive: elimina gli elementi di trasmissione meccanica, permettendo un movimento gioco zero (backlash-free), un'elevata resistenza e un'accuratezza di posizionamento nelle applicazioni più esigenti.
Elevata coppia continua a basse velocità: garantisce una rotazione fluida, un controllo stabile e bassi livelli di rumorosità, anche in condizioni di carico elevato.
Alta capacità di sovraccarico: supporta coppie di picco durante le fasi di accelerazione e funzionamento dinamico, senza compromettere l'affidabilità delle prestazioni.
Efficienza energetica: l'operatività ottimizzata lungo l'intero intervallo di velocità migliora l'efficienza complessiva della macchina riducendo le perdite meccaniche.
Forte integrazione meccanica: le molteplici configurazioni d'albero, le opzioni di montaggio e il design compatto supportano architetture macchina rigide e ottimizzate negli spazi.
Opzioni di personalizzazione flessibili: i diversi sistemi di raffreddamento, di feedback e le interfacce meccaniche permettono di adattare i motori torque ai requisiti specifici di ogni applicazione.

COPPIA

500 Nm

VELOCITA'

UP TO 1000 rpm

FRAME SIZE

B10PB16PB18P

SPECIFICHE STANDARD

- Valori di coppia da 10 Nm a 500 Nm
- Velocità nominale fino a 1000 rpm
- Alta coppia a bassa velocità; basso livello di rumorosità
- Alta possibilità di sovraccarico
- Alto rendimento su tutto il range di velocità
- Varianti disponibili di uscita asse:
chiavetta standard, foro cieco, albero cavo
- Ideale per una completa integrazione nella macchina

opzioni

- Certificazione cURus
- Flange customizzate ed assi speciali
- Raffreddamento ad acqua per motori di taglia media e grande
- Altro (tipo di encoder e connettore, freno, sensore termico, ...)

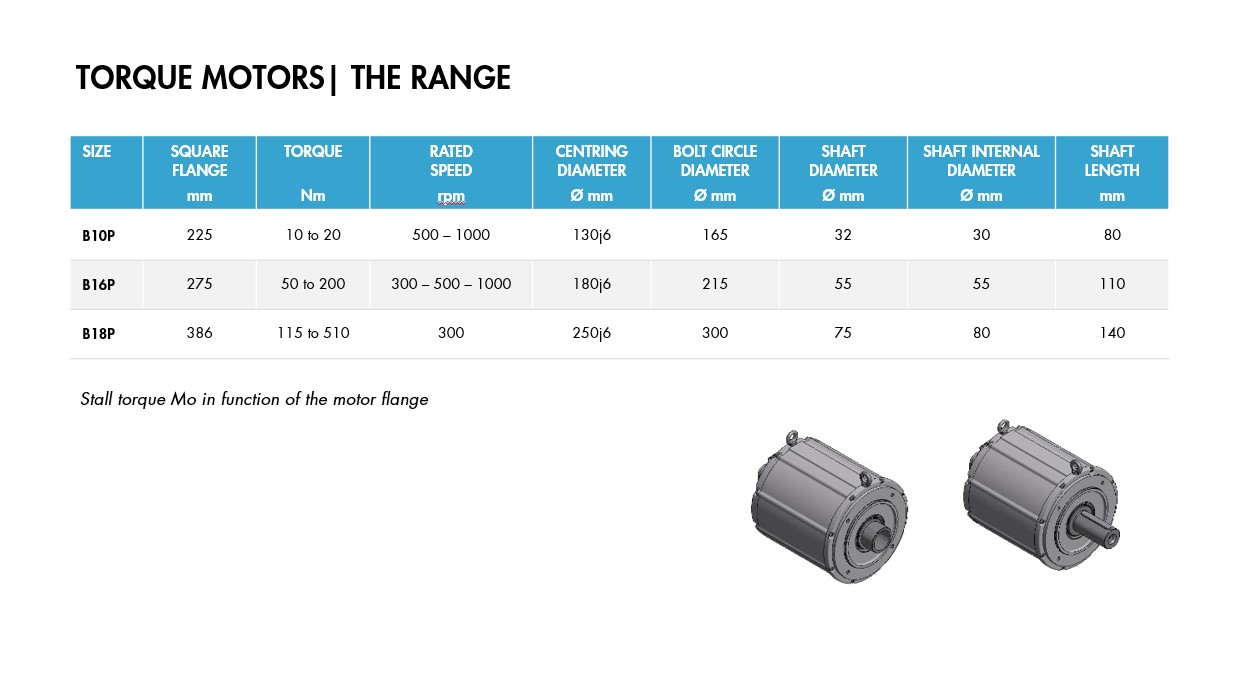

Type	Flange mm	Nm	rpm
B10.10P	225	10.00	500
B10.10P	225	10.00	1000
B10.20P	225	20.00	500
B10.20P	225	20.00	1000
B16.50P	275	50.00	300
B16.50P	275	50.00	500
B16.50P	275	50.00	1000
B16.C0P	275	100.00	300
B16.C0P	275	100.00	500
B16.C0P	275	100.00	1000
B16.C5P	275	150.00	300
B16.C5P	275	150.00	500
B16.C5P	275	150.00	1000
B16.B0P	275	200.00	300
B16.B0P	275	200.00	500
B16.B0P	275	200.00	1000
B18.CBP	386	115.00	300
B18.BCP	386	225.00	300
B18.325P	386	325.00	300
B18.420P	386	420.00	300
B18.510P	386	510.00	300

Industrie

I Torque Motors sono impiegati in contesti che richiedono un movimento direct-drive, coppia elevata a basse velocità e un controllo di rotazione preciso. Eliminando i componenti di trasmissione meccanica, consentono un funzionamento gioco zero, un'elevata resistenza e una perfetta integrazione nella macchina, rendendoli ideali per gli ambienti industriali più esigenti.

Industrial Machineries

Rubber & Plastics

Stampaggio a soffiaggio

Textile

Maglia Circolare

TECHNICAL FAQS

Cosa distingue i motori Torque dai servomotori convenzionali?

I Torque Motors sono progettati per sistemi direct-drive, eliminando componenti di trasmissione meccanica come riduttori, cinghie o pulegge. Ciò consente un movimento gioco zero, una maggiore rigidità e una migliore precisione della coppia.

Perché i motori Torque sono ideali per applicazioni a bassa velocità e alta precisione?

I motori Torque erogano un'elevata coppia continua a basse velocità, permettendo un movimento fluido e stabile senza oscillazioni di velocità. Questo li rende ideali per applicazioni che richiedono posizionamento preciso, coppia costante e silenziosità operativa.

In che modo il sistema direct-drive migliora le prestazioni della macchina?

L'architettura direct-drive riduce le perdite meccaniche, i giochi e l'usura. Questo migliora la precisione del posizionamento, la risposta dinamica e l'affidabilità a lungo termine, riducendo al contempo le necessità di manutenzione.

In che modo l'adattamento dell'inerzia influisce sulle prestazioni del motore Torque Motor?

Nei sistemi a presa diretta, il rapporto d'inerzia tra motore e carico gioca un ruolo critico. Un corretto adattamento d’inerzia migliora la stabilità di controllo, riduce le oscillazioni e garantisce un controllo accurato della coppia, specialmente in presenza di grandi masse rotanti.

In che modo il raffreddamento influisce sulla scelta di un motore Torque?

I motori Torque utilizzati in applicazioni con cicli di lavoro gravosi o coppia continua elevata possono richiedere il raffreddamento a liquido, in particolare per le grandezze medie e grandi. Una corretta scelta del sistema di raffreddamento garantisce la stabilità termica e il mantenimento delle prestazioni nel tempo.

Quali opzioni di feedback sono disponibili per i motori Torque?

I motori Torque possono essere forniti con diverse tecnologie di feedback, tra cui resolver, encoder incrementali ed encoder assoluti. La scelta dipende dalle condizioni ambientali, dalla risoluzione richiesta e dalla compatibilità con l'azionamento.
